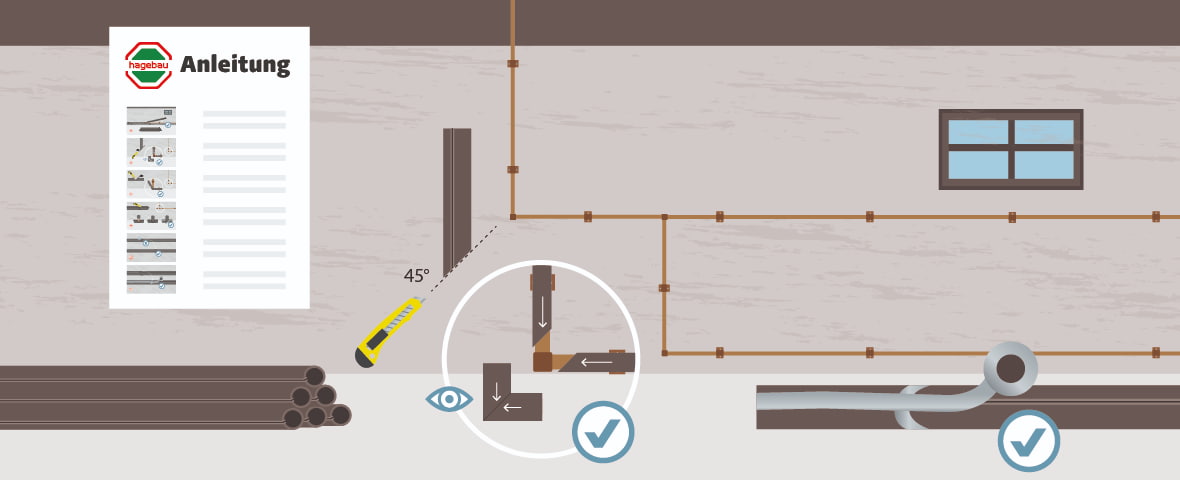

Eine schematische Darstellung zeigt das Zuschneiden und Anpassen von Isoliermaterial für Heizungsrohre. Eine Isolierschale wird mit einem Cuttermesser im 45°-Winkel geschnitten, ein Vergrößerungskreis zeigt die exakte Schnittführung für Eckenverbindungen. Unten rechts ist ein Rohr mit aufgeschobener Isolierung zu sehen, links eine Anleitung mit Montageschritten. Mehrere Häkchensymbole markieren die korrekte Ausführung.

Heizungsrohre isolieren – Schritt für Schritt

Das Isolieren der Heizungsrohre hilft dabei, Wärmeverluste auf dem Leitungsweg zu reduzieren. Wichtig zu wissen: Die Dämmung von Heizungs- und Warmwasserleitungen in unbeheizten Räumen (wie dem Keller) ist für Hauseigentümer nach dem Gebäudeenergiegesetz (GEG) vorgeschrieben. Die Umsetzung in Eigenregie ist eine kostengünstige Möglichkeit, die eigenen Rohrleitungen gesetzeskonform auszustatten.

Inhaltsverzeichnis

Werkzeugliste
Passende Dämmmaterial wählen
Dämmschalen an geraden Heizungs- und Wasserrohren
Gebogene Heizungsrohre isolieren
Isolierschale für gebogene Heizungsrohre
T-Stücke isolieren
Feinabstimmung
Sicheres Verkleben mit Aluminiumband

Werkzeugliste

scharfes Messer mit einer ca. 30 cm langen Klinge (oder spezielles Dämmstoffmesser)
Zollstock
Gehrungslade (für präzise 45°-Schnitte)
Filzstift
Aluminiumklebeband (zum Versiegeln der Stöße)

Heizungsrohre isolieren – das passende Dämmmaterial wählen

Das Angebot an Dämmmaterialien für Heizungs- und Wasserrohre ist vielseitig. Du hast die Wahl zwischen verschließbaren PE-Rohrschalen, Kautschuk-Dämmrohren, alukaschierten Mineralfaserschalen sowie selbstklebenden Isolierbinden oder Filzstreifen.

Die Handhabung unterscheidet sich je nach Material deutlich. Wichtig ist, dass das Isolationsmaterial lückenlos angebracht wird und die gesetzlichen Vorgaben des Gebäudeenergiegesetzes (GEG) bezüglich der Dämmstoffdicke – in der Regel 100 % der Rohrweite – erfüllt.

Für die DIY-Montage eignen sich Rohrschalen aus PE-Schaum, da sie leicht zugeschnitten und aufgesteckt werden können. Die Isolierschalen stehen für verschiedene Rohrdurchmesser und in unterschiedlichen Stärken zur Verfügung. Zum Verkleben offener Stöße und Verbindungen benötigst Du zusätzlich Aluminiumklebeband.

Heizungsrohre dämmen Schritt für Schritt

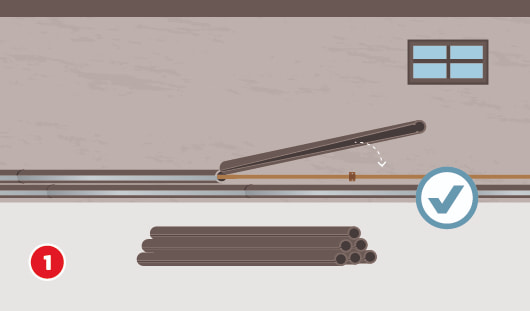

Schritt 1: Dämmschalen an geraden Heizungs- und Wasserrohren anbringen

Dämmschalen anlegen

Isolierschalen sind mit einer Öffnung versehen oder angeschlitzt, sodass Du sie einfach nur um die Rohre legen und verschließen musst. Abhängig vom Modell dient als Verschluss ein Reißverschluss oder ein Klebestreifen. Vollständig geschlossene Isolierschalen bilden eine durchgehende Dämmschicht um das Rohr.

Eine schematische Darstellung zeigt das Anbringen von Dämmschalen an geraden Heizungs- und Wasserrohren. Eine offene Isolierschale wird von oben auf ein freiliegendes Rohrstück gesetzt. Darunter liegt ein Stapel weiterer Dämmschalen bereit. Ein Häkchensymbol kennzeichnet die korrekte Ausrichtung. Unten links ist ein roter Kreis mit einer weißen 1

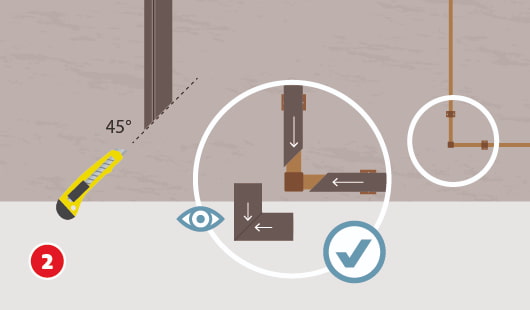

Schritt 2: Gebogene Heizungsrohre isolieren mit zwei Rohrschalen

Bei rechtem Winkel Rohrschalung auf Gehrung schneiden

Etwas anspruchsvoller ist die Dämmung an gebogenen Heizungsrohren, da das Material von PE-Isolierschalen etwas steif ist. An einem rechtwinkligen Rohrbogen bilden zwei mit der Gehrungslade im 45°-Winkel zugeschnittene Rohrschalen eine passgenaue, rechtwinklige Abdichtung.

Eine schematische Darstellung zeigt das Isolieren gebogener Heizungsrohre mit zwei zugeschnittenen Rohrschalen. Mit einem Cuttermesser wird eine Isolierschale im 45°-Winkel geschnitten. Ein Vergrößerungskreis zeigt die korrekte Eckverbindung aus zwei exakt angepassten Teilen. Ein Häkchensymbol kennzeichnet die richtige Ausführung, daneben ein Augensymbol zur Detailansicht. Unten links ist ein roter Kreis mit einer weißen 2

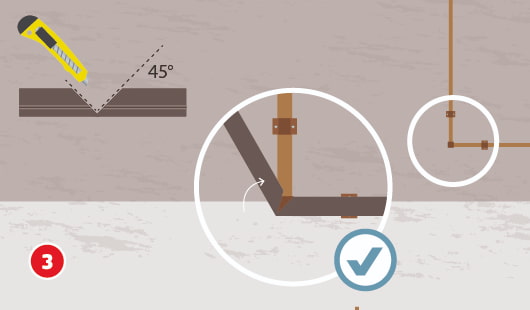

Schritt 3: Isolierung gebogener Heizungsrohre mit einer Isolierschale

Oder Schalen im Winkel einkerben
Aluminiumband zur Dichtung umwickeln

Du hast aber auch die Möglichkeit, einen rechtwinkligen Rohrbogen mit einer Dämmschale einzufassen. Dazu ist es aber erforderlich, dass Du die Schale an beiden Seiten des Winkels einkerbst. So kannst Du die Isolierung dann passgenau um den Winkel legen und anschließend mit Aluminiumband sicher verkleben, um Wärmeverluste an den Nahtstellen zu minimieren.

Eine schematische Darstellung zeigt das Isolieren eines gebogenen Heizungsrohrs mit einer einzigen Isolierschale. Die Schale wird mit einem Cuttermesser an zwei Stellen im 45°-Winkel eingeschnitten und an der Biegung zusammengefaltet. Ein Vergrößerungskreis zeigt die passgenaue Ausführung der Schnitttechnik. Ein Häkchensymbol markiert die korrekte Umsetzung. Unten links ist ein roter Kreis mit einer weißen 3

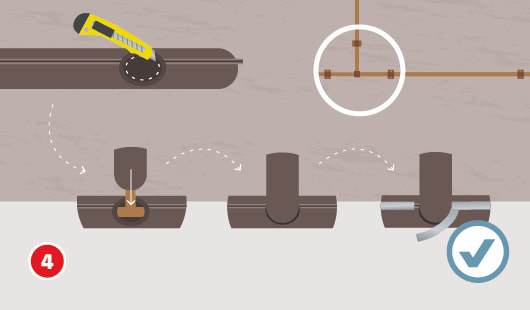

Schritt 4: Heizungsrohre isolieren an T-Stücken

T-Stücke mit Loch in Schale verbinden

Die Isolierung an T-Verbindungen der Heizungs- und Wasserrohre ist mit der Dämmschale ebenfalls möglich. Schneide dazu aus der Rohrschale im unteren Bereich einen kreisrunden Ausschnitt heraus. Die Isolierung des von unten angeschlossenen Rohres führst Du passgenau in diese Aussparung ein und verklebst die Nahtstelle rundum mit Aluminiumband.

Eine schematische Darstellung zeigt die Isolierung von Heizungsrohren an einem T-Stück. Mit einem Cuttermesser wird eine kreisförmige Aussparung in eine Isolierschale geschnitten. Darunter wird in vier Schritten gezeigt, wie das T-Stück in die vorbereitete Öffnung eingeführt und die Dämmung vollständig geschlossen wird. Ein Häkchensymbol markiert die korrekt ausgeführte Isolierung. Unten links ist ein roter Kreis mit einer weißen 4

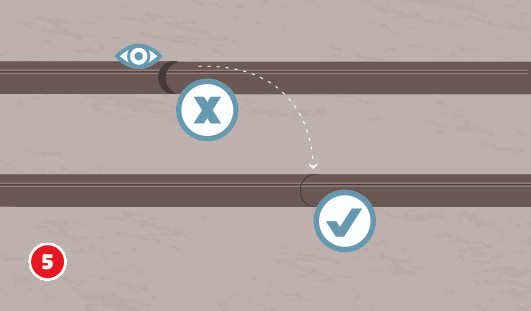

Schritt 5: Heizungsrohre isolieren – Feinabstimmung

Vollständigkeit überprüfen

Wenn Du sämtliche Rohre ummantelt hast, überprüfe die Isolierung noch einmal gründlich. Alle Nahtstellen müssen lückenlos schließen. Achte darauf, auch Armaturen und Ventile mit passenden Dämmkappen abzudecken, ohne dabei die freie Bedienbarkeit von Handrädern oder Messgeräten einzuschränken.

Eine schematische Darstellung zeigt die abschließende Kontrolle und Feinabstimmung der Isolierung an Heizungsrohren. Eine falsch ausgerichtete Isolierschale mit X-Symbol wird durch eine korrekt geschlossene Verbindung mit Häkchensymbol ersetzt. Ein Augensymbol weist auf die Wichtigkeit der vollständigen Sichtprüfung hin. Unten links ist ein roter Kreis mit einer weißen 5

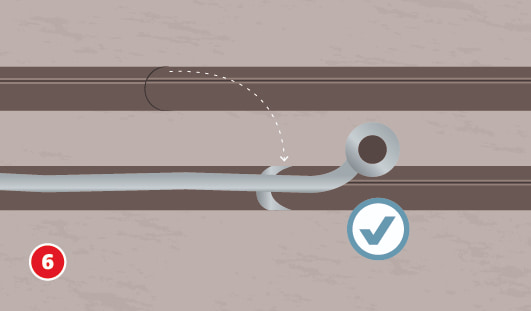

Schritt 6: Zum Schluss: Sicheres Verkleben mit Aluminiumband

Aluminiumband um Übergänge wickeln

Zum Schluss musst Du alle offenen Übergänge der Rohrschalen sicher miteinander verbinden, um auch hier Wärmeverluste zu reduzieren. Dazu umwickelst und verklebst Du die offenen Verbindungen mit Aluminiumband.

Eine schematische Darstellung zeigt das saubere Verkleben der Stoßstellen isolierter Heizungsrohre mit Aluminiumband. Eine graue Klebebandbahn wird über eine offene Verbindung geführt und angedrückt. Ein Häkchensymbol markiert die fachgerechte Abdichtung. Unten links ist ein roter Kreis mit einer weißen 6
