Heizkörper montieren – Schritt-für-Schritt-Anleitung

Einen neuen Heizkörper selbst zu installieren, kann im Vergleich zur Montage durch einen Fachbetrieb Kosten sparen. Heizkörper zu montieren ist mit dem richtigen Werkzeug und unserer nachfolgenden Schritt-für-Schritt-Anleitung auch für Heimwerker problemlos möglich.

Schritt 1: Benötigte Heizleistung berechnen

90-130 Watt pro m²

Bevor Du eine Heizung bzw. einen Heizkörper selber einbaust, solltest Du Dir Gedanken über die benötigte Heizleistung machen. Als grobe Faustregel kannst Du für eine gewünschte Raumtemperatur von 20 °C bei schlecht isolierten Bauten eine benötigte Heizleistung von ca. 130 Watt pro m² ansetzen. Für sehr gut isolierte Bauten ist hingegen nur eine Heizleistung von ca. 90 Watt pro m² erforderlich. Für einen sehr gut isolierten Raum von 15 m² benötigst Du so zum Beispiel eine Gesamtheizleistung von ca. 1.350 Watt (90 x 15 = 1.350). Kalkulier die Heizleistung im Zweifelsfall lieber etwas großzügiger als zu knapp. Mit den Angaben zur benötigten Heizleistung lassen sich schnell die passenden Heizkörper finden. Willst Du einen alten Heizkörper ersetzen, solltest Du diesen genau vermessen, bevor Du einen neuen kaufst. Ist ein verfügbarer Heizkörper mit den gleichen Abmessungen verfügbar, kannst Du oft die alten Rohranschlüsse nutzen.

Eine schematische Darstellung zeigt die Berechnung der Heizleistung zur Vorbereitung der Heizkörpermontage. Vor einer leeren Wand mit Doppelfenster und Holzboden liegt ein Notizblock mit der Rechnung „15 × 90 = 1350“, daneben ein Bleistift und ein Häkchensymbol. Unten links ist ein roter Kreis mit einer weißen 1

Schritt 2: Richtigen Standort wählen

An Außenwand montieren
Unter einem Fenster montieren

Damit die Raumluft vom Heizkörper optimal erwärmt wird und die Luft gut im Raum zirkulieren kann, ist die Installation des Heizkörpers an einer Außenwand empfehlenswert. Verfügt der Raum über ein Fenster, wird der Heizkörper darunter montiert. Installierst Du Heizkörper mit einem Abstand von 10 cm zu Fensterbank und Fußboden.

Eine schematische Darstellung zeigt die Auswahl des richtigen Standorts für einen Heizkörper unter einem Fenster. Ein Maßband markiert einen Bereich mit jeweils 10 cm Abstand zum Fensterbrett und zum Boden. Ein Häkchensymbol kennzeichnet den optimalen Montagebereich. Unten links ist ein roter Kreis mit einer weißen 2

Schritt 3: Heizung abschalten, Wasser ablassen

Heizung abstellen und vom Stromkreis trennen
Wasser aus Heizkreislauf ablassen

Bevor Du den Heizkörper installierst, musst Du Deine Heizung abstellen und diese möglichst über den Sicherungskasten vom Stromkreis trennen. Um eine Überschwemmung beim Montieren des Heizkörpers zu vermeiden, ist außerdem das Ablassen des Wassers aus dem Heizkreislauf erforderlich. Bei den meisten Heizungen erfolgt dies über ein spezielles Ablassventil. Selbst bei abgelassenem Wasser wird bei der Demontage von alten Heizkörpern immer etwas Wasser austreten. Leg daher den Bereich um den Heizkörper zum Beispiel mit alten Handtüchern aus.

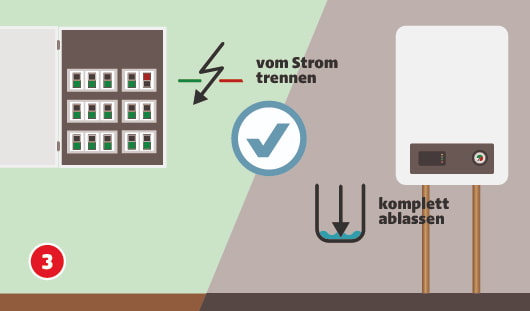

Eine schematische Darstellung zeigt die Sicherheitsmaßnahmen vor der Montage eines Heizkörpers. Links ist ein geöffneter Sicherungskasten mit dem Hinweis „vom Strom trennen“, rechts ein Heizgerät mit zwei Leitungen, einem Wasserymbol und dem Hinweis „komplett ablassen“. Ein Häkchensymbol kennzeichnet die korrekte Vorbereitung. Unten links ist ein roter Kreis mit einer weißen 3

Schritt 4: Heizkörper montieren

Montage des Heizkörpers mit Konsolenbefestigungen

Heizkörper werden, je nach Modell, mit verschiedenen Systemen an der Wand befestigt. Meist werden dazu sogenannte Konsolen verwendet. Miss die Konsole genau hinsichtlich der benötigten Höhe der Heizkörper und richte die Konsole mit einer Wasserwaage aus. Zeichne dann die Bohrlöcher für die Konsolenbefestigung an und bohr die Löcher mit einem geeigneten Bohrer. Um unnötige Staubentwicklung beim Bohren zu vermeiden, kannst Du den Bohrstaub während des Bohrens mit einer Staubsaugerdüse absaugen. Positionier die Düse dazu knapp unterhalb des Bohrlochs. Zum Halten der Düse ist ein Helfer nötig. Steck geeignete Dübel in die Bohrlöcher und befestige die Konsole mit Schrauben. Nach der Installation der Konsolen wird der Heizkörper montiert. Dazu hängst Du diesen in die Konsolen ein und ziehst alle Schrauben an den Halterungen fest an.

Eine schematische Darstellung zeigt die einzelnen Montageschritte zur Befestigung eines Heizkörpers an der Wand. Eine Wasserwaage, ein Bleistift, Schrauben, Dübel, Halterungen und ein Akkuschrauber werden der Reihe nach eingesetzt. Der fertig montierte Heizkörper ist rechts zu sehen, ein Häkchensymbol markiert die korrekte Ausführung. Unten links ist ein roter Kreis mit einer weißen 4

Schritt 5: Installation von Vor- und Rücklauf

Wassereintritt über den Vorlauf
Wasseraustritt über den Rücklauf

Über die Anschlüsse von Vor- und Rücklauf wird der Heizkörper mit dem Warmwasserkreislauf der Heizung verbunden. Über den Vorlauf tritt das Wasser in den Heizkörper ein, während der Rücklauf für die Rückführung des Wassers zum Heizkessel zuständig ist. Je nach Heizungstyp können die Anschlüsse für Vor- und Rücklauf rechts oder links am Heizkörper liegen. Damit das Wasser den Heizkörper optimal durchströmen kann, liegt der Anschluss für den Vorlauf oft oberhalb des Anschlusses für den Rücklauf. Besonderes Augenmerk solltest Du auf die Abdichtung der Gewinde zwischen Anschlüssen und Rohrleitungen legen. Zur Abdichtung kannst Du Dichtungshanf in die Gewindegänge wickeln. Anschließend wird der Hanf mit Dichtpaste bestrichen. Danach ziehst Du die Gewinde mit Rohzange oder Gabelschlüssel an.

Eine schematische Darstellung zeigt die Installation von Vorlauf und Rücklauf an einem Heizkörper. Im Zentrum des Bildes ist ein vergrößerter Ausschnitt mit einem Anschlussgewinde, das mit Hanf abgedichtet und mit einem Schraubenschlüssel festgezogen wird. Ein roter Pfeil markiert den Vorlauf, ein blauer Pfeil den Rücklauf. Ein Häkchensymbol kennzeichnet die fachgerechte Ausführung. Unten links ist ein roter Kreis mit einer weißen 5

Schritt 6: Thermostat montieren

Energieverbrauch mit Raumthermostaten deutlich geringer

Wenn Du eine Heizung selber einbaust, solltest Du am Heizkörper ein modernes Thermostat montieren. Alte Handräder sind nicht mehr zeitgemäß. Das Thermostatgewinde wird ebenfalls mit Hanf und Dichtpaste abgedichtet. Raumthermostate können bei elektronisch gesteuerten Heizungen den Energieverbrauch teilweise deutlich senken.

Eine schematische Darstellung zeigt das richtige Montieren eines digitalen Thermostats an einem Heizkörper. Ein Thermostat mit Temperaturanzeige wird rechtsseitig auf das Ventil geschoben. Ein Häkchensymbol markiert die korrekte Ausrichtung, ein X verweist auf die falsche Variante. Unten links ist ein roter Kreis mit einer weißen 6

Schritt 7: Öffnungen verschließen

Alle Verschlüsse und Ventile verschließen

Vor der Inbetriebnahme des Heizkörpers musst Du alle übrigen Verschlüsse und Ventile verschließen.

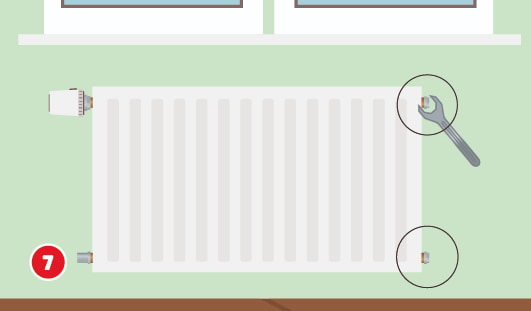

Eine schematische Darstellung zeigt das Verschließen ungenutzter Öffnungen an einem Heizkörper. Zwei Anschlüsse auf der rechten Seite des Heizkörpers werden mit Schraubstopfen versehen, ein Schraubenschlüssel zieht die obere Verschraubung an. Links ist ein Thermostat montiert. Unten links ist ein roter Kreis mit einer weißen 7

Schritt 8: Heizungsanlage in Betrieb nehmen

Heizung mit Wasser auffüllen und einschalten

Füll die Heizung bis zum vorgesehenen Druck (siehe Bedienungsanleitung) wieder mit Wasser auf und schalte die Heizung ein.

Eine schematische Darstellung zeigt das Wiederauffüllen und Einschalten der Heizungsanlage nach der Heizkörpermontage. Links wird an einem Heizgerät der Wasserdruck überprüft und Wasser nachgefüllt, rechts im Sicherungskasten wird der Strom wieder eingeschaltet. Zwei Häkchensymbole kennzeichnen die korrekte Ausführung. Unten links ist ein roter Kreis mit einer weißen 8

Schritt 9: Auf undichte Stellen prüfen

Heizkörper beobachten und ggf. nachbessern

Beobachte den neu montierten Heizkörper in den ersten Stunden nach der Montage genau. Treten Undichtigkeiten auf, musst Du bei der Abdichtung nachbessern. Gibt der Heizkörper glucksende Geräusche von sich, musst Du diesen eventuell entlüften. Öffne dazu das Entlüftungsventil am Heizkörper vorsichtig, bis die Luft hörbar entweicht.

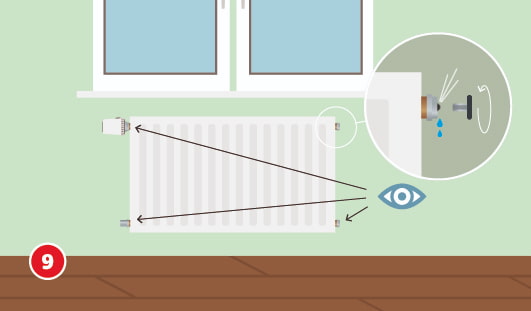

Eine schematische Darstellung zeigt die Prüfung auf Undichtigkeiten nach der Heizkörpermontage. Ein Auge-Symbol markiert die zu kontrollierenden Verbindungsstellen, im vergrößerten Kreis oben rechts tritt ein Wassertropfen aus einem Anschluss aus. Unten links ist ein roter Kreis mit einer weißen 9
